SCRX-01型阵列式位移计适用于长期测量水库大坝、堤防、隧道收敛、建筑地基、矿井、基坑开挖、岩土边坡等水平或垂直位移变形情况。
SCRX-1型阵列式位移计传感器采用的是MEMS加速度计，由其加装配套附件而组成，总长度和每节长度均可任意定制。
搜索关键词
阵列式位移计、阵列式倾斜沉降位移计
产品用途
SCRX-01型阵列式位移计适用于长期测量水库大坝、堤防、隧道收敛、建筑地基、矿井、基坑开挖、岩土边坡等水平或垂直位移变形情况。
SCRX-1型阵列式位移计传感器采用的是MEMS加速度计，由其加装配套附件而组成，总长度和每节长度均可任意定制。

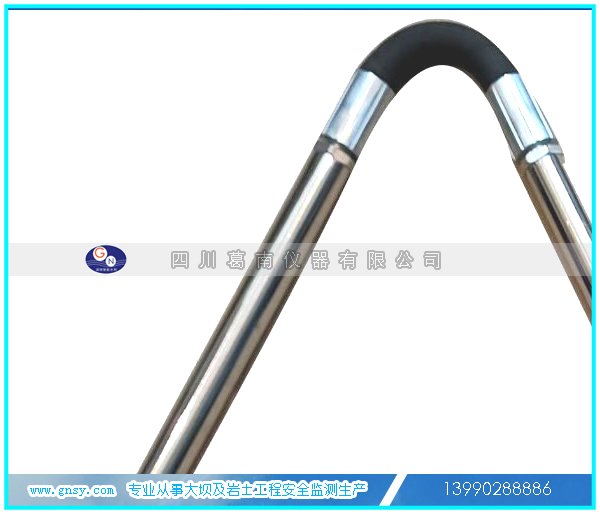

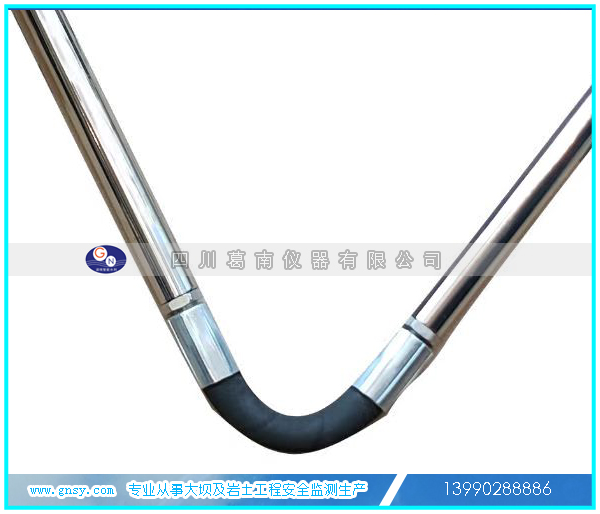

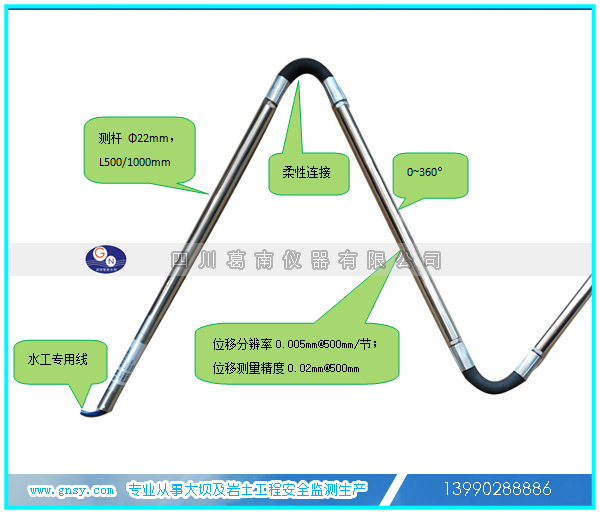

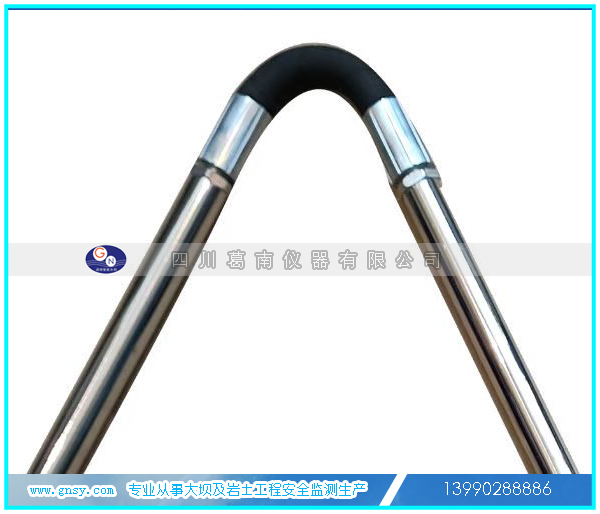

产品实物图片
产品技术参数
规格型号 | SCRX-1 |
仪器外径mm | 22 |
单节长度mm | 500 | 1000 |
测量范围° | 0～360° | 0～360° |
角度分辨率 | ±0.0003°(±1.08") | ±0.0003°(±1.08") |
位移分辨率 | 0.005mm@500mm/节 |
位移测量精度 | 0.02mm@500mm |
测温精度 | ±0.2℃ |
抗扭转校正精度 | ±1° |
耐水压 | 2MPa |
绝缘电阻 | ≥50MΩ |
工作温度 | -40℃～+60℃ |
节点最大弯曲角度 | 180° |
总长度 | 30米、20米、10米、5米、2米，其他长度定制 |
产品结构及工作原理
产品结构：阵列式位移计测杆、内部测量元件、固定附件、柔性连接、水工观测电缆等组成。

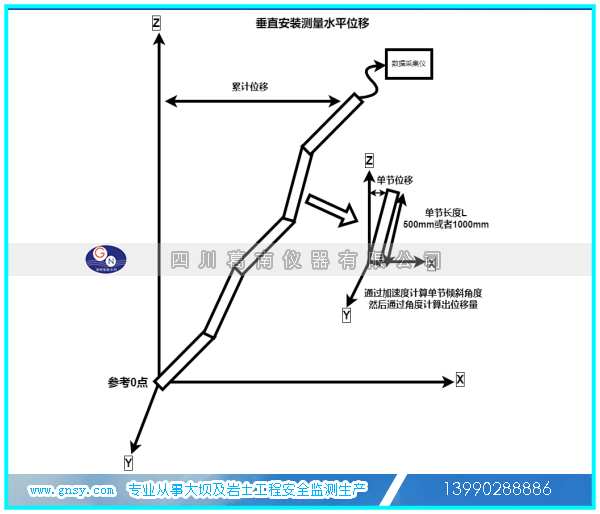

工作原理：阵列位移计原理是通过 MEMS 微机电系统测量重力加速度在不同的轴向上的数据来反应出对应轴与重力方向的角度，通过角度的变化从而计算对应的长度杆的位移量。同步测量埋设点的温度值。
