3MPA压力试验罐（定制加工）

    发布时间: 2025-09-01 21:53

水压力试验罐，是以水为介质传递压力的试验罐。水压力试验罐总高约1150mm，最大外径约￠520mm，总重约150公斤左右。

3MPA压力试验罐（定制加工）

产品用途：

水压力试验罐，是以水为介质传递压力的试验罐。水压力试验罐总高约1150mm，最大外径约￠520mm，总重约150公斤左右。

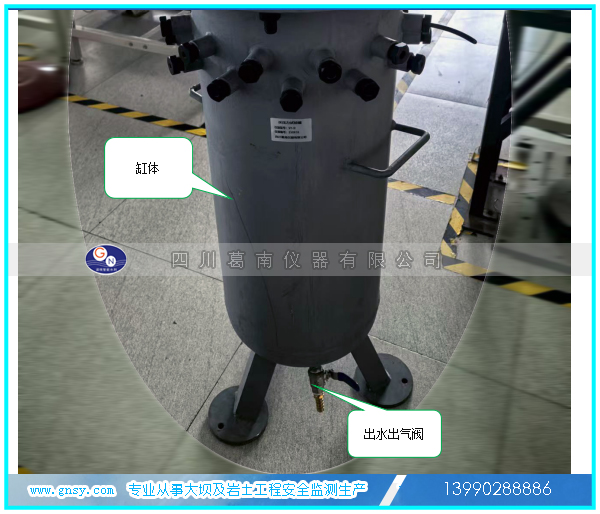

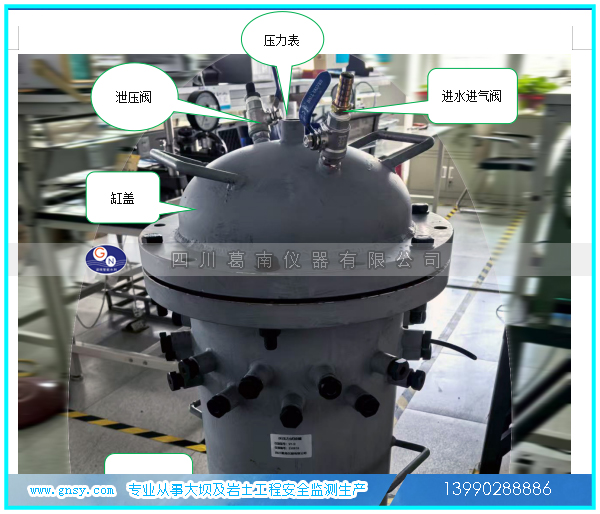

产品实物图:

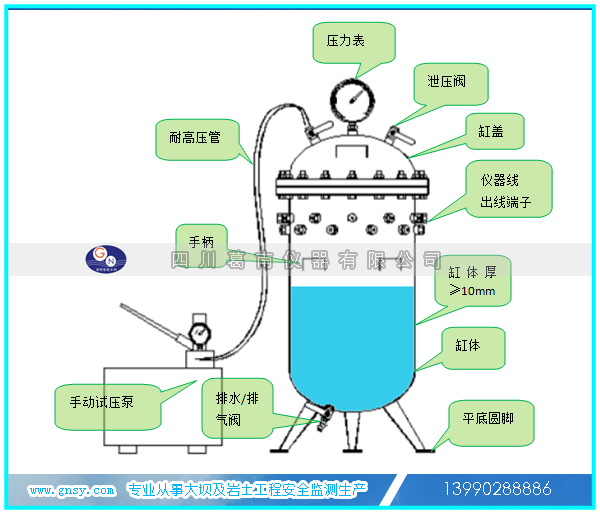

产品结构组成

    （1）缸体

    缸体口法兰盘上有12个￠15螺栓孔和2个密封槽，槽内配有2根密封圈。

    缸体上半部有试验仪器观测电缆出线孔24个，分为2排，上排12个孔为￠9.5mm (振弦)、下排12个孔为￠12mm(差阻)，每个孔配有橡胶密封塞和密封螺母。

    缸体中部焊有2个把手用于搬移水压力试验罐。

    缸体底部安装有放水阀，焊有3个固定腿用于支撑水压力试验罐。

    （2）缸盖

    缸盖口法兰盘上有12个￠15螺栓孔，配有12套(M14×75)高强度紧固螺栓。

    缸盖顶部安装有2个阀门，1个用于进水，另1个用于出水。缸盖顶部的螺纹孔座用于安装压力表。

    缸盖上焊有2个把手用于搬移缸盖。

    （3）水压力泵

    每套水压力试验罐配备1台手动试压泵和1根加长高压管(1.5米)，用于注水加压。

    (4)压力表

    每套水压力试验罐可装1块￠150mm表盘的0.4精度级4~5MPa的标准压力表，用于监测水压力试验罐内的压力。
