土体沉降位移计

搜索关键词：

    土体沉降计、土体位移计、土层分层沉降计

产品用途：

SWDA型振弦式土体沉降计适用于测量土石坝、边坡、地基等构筑体或其它回填土体的沉降变形，并可同步测量埋设点的温度。

振弦式土体沉降计的传感器采用的是SWD型振弦式位移计，由其加装配套附件而组成，振弦式位移计有温度自动补偿功能，温度修正系数小于最小读数，使用中不需要温度修正。振弦式土体沉降计具有参数识别功能。

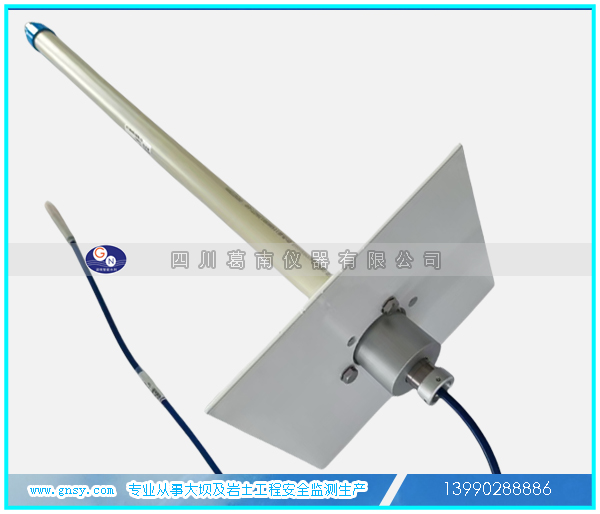

产品实物图片：

产品规格及主要技术参数

注：频率模数F=Hz²×10^-3

产品结构及工作原理

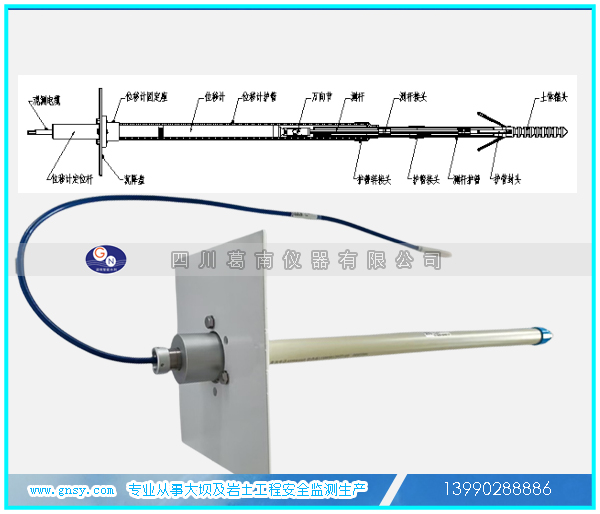

    结构：SWDA型振弦式土体沉降计由沉降盘、位移计、位移计固定座、位移计定位杆、位移计护管、万向节、测杆、测杆接头、测杆护管、护管转接头、护管接头、护管封头、土体锚头、观测电缆等组成。

    工作原理：当被测土体发生沉降时沉降盘一起沉降并带动位移计滑动测杆，滑动测杆连接振弦，振弦发生应力变化改变振弦的振动频率，电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测土体的沉降量。同步测量埋设点的温度值。

仪器安装

读数仪连接沉降计后开机读数，将沉降计的滑动测杆从零位拉出到不同的位置，其读数应在1000F～6000F之间，读数波动范围应稳定在±2F。土体沉降计通常埋设在钻孔中，也可以在填筑过程中逐节安装。为保证安装质量并不干扰施工，应优先采用钻孔埋设方法。
